ER图

  实体关系图(Entity-Relationship Diagram,ER图)是一种用于表示数据模型的图形化工具,通常用于数据库设计。以下是使用5W2H方法对实体关系图的详细概述:

1. 什么(What)

      实体关系图是一种用来展示数据模型的图表,它描绘了现实世界中的对象(即实体)、这些对象的特性(即属性),以及对象之间如何相互关联(即关系)。ERD是数据库结构的基础蓝图,对于理解和沟通数据架构非常有用。

     实体关系图通常采用一种图形化的表示方式,用于描述系统中的实体(如用户、产品、订单等)及其之间的关系。常用的图形符号有矩形、 菱形、椭圆等。


2. 为什么(Why)

    使用实体关系图的目的是为了清晰地定义数据结构,帮助开发人员和设计人员理解系统的数据需求,从而在数据库设计和实现时减少错 误,提高效率。

    通过提供一个清晰的数据视图,确保所有必要的数据元素都被考虑到了,并且正确地反映了业务规则。它有助于避免设计错误,提高系统的效率和可维护性,同时促进团队成员之间的交流。

3. 谁(Who)

    ERD主要由数据库设计师、系统分析师、软件工程师、项目经理和任何需要理解或参与数据库设计过程的利益相关者使用。此外,它也是非技术人员了解复杂系统的一个工具。实体关系图的主要使用者包括:

- 数据库设计师

- 系统分析师

- 软件开发人员

- 项目经理

4. 何时(When)

      ERD通常在系统的分析阶段和设计初期创建,作为需求收集的一部分。在整个项目生命周期中,随着对系统理解的加深和需求的变化,ERD可能会被更新和完善。

        在软件开发生命周期的需求分析和设计阶段,通常在数据库设计之前,会绘制实体关系图,以便于理解数据模型和关系。

5. 哪里(Where)

    实体关系图广泛应用于各种行业,包括但不限于金融、医疗、教育、零售、制造等,任何需要管理大量结构化数据的地方都可以见到它的身影。它们可以在纸上、白板上绘制,也可以通过专业的软件工具生成。

    实体关系图可以在多种环境中使用,包括:

- 数据库设计工具(如 MySQL Workbench、Oracle SQL Developer 等)

- UML 工具(如 StarUML、Visual Paradigm 等)

- 手动绘制(如使用纸笔或白板)


6. 如何(How)

        通过识别系统中的关键实体,定义每个实体的属性,然后确定实体之间的关系类型(一对一、一对多、多对多),可以构建ERD。使用标准符号如矩形代表实体,椭圆形代表属性,菱形代表关系,并用线连接它们以显示关联。

        绘制实体关系图的步骤通常包括:

1. 确定系统中的主要实体。

2. 定义实体的属性。

3. 确定实体之间的关系(如一对多、多对多等)。

4. 使用图形符号绘制实体和关系。


7. 多少(How much)

        实体关系图的复杂性取决于系统的规模和数据关系的复杂性。简单的系统可能只需要几个实体和关系,而复杂的系统可能需要多个实体 、属性和复杂的关系。

        实体关系图本身的制作成本取决于所使用的工具和所需的时间。如果用手绘,则几乎没有直接成本;若采用专业软件,可能会有购买许可证的费用。然而,从长远来看,一个好的ERD能够减少开发过程中的错误,降低后期维护的成本,从而为项目带来显著的价值。

概述

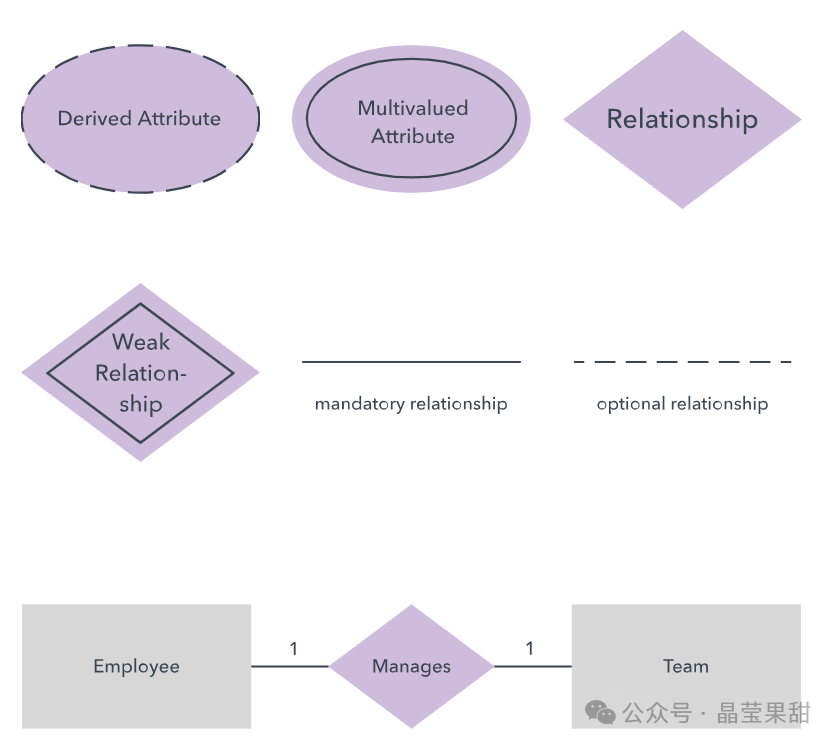

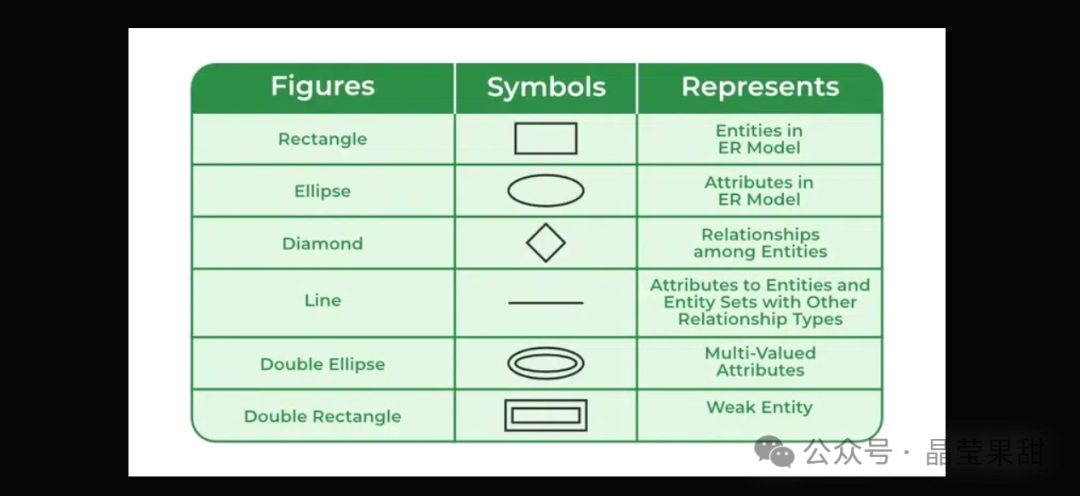

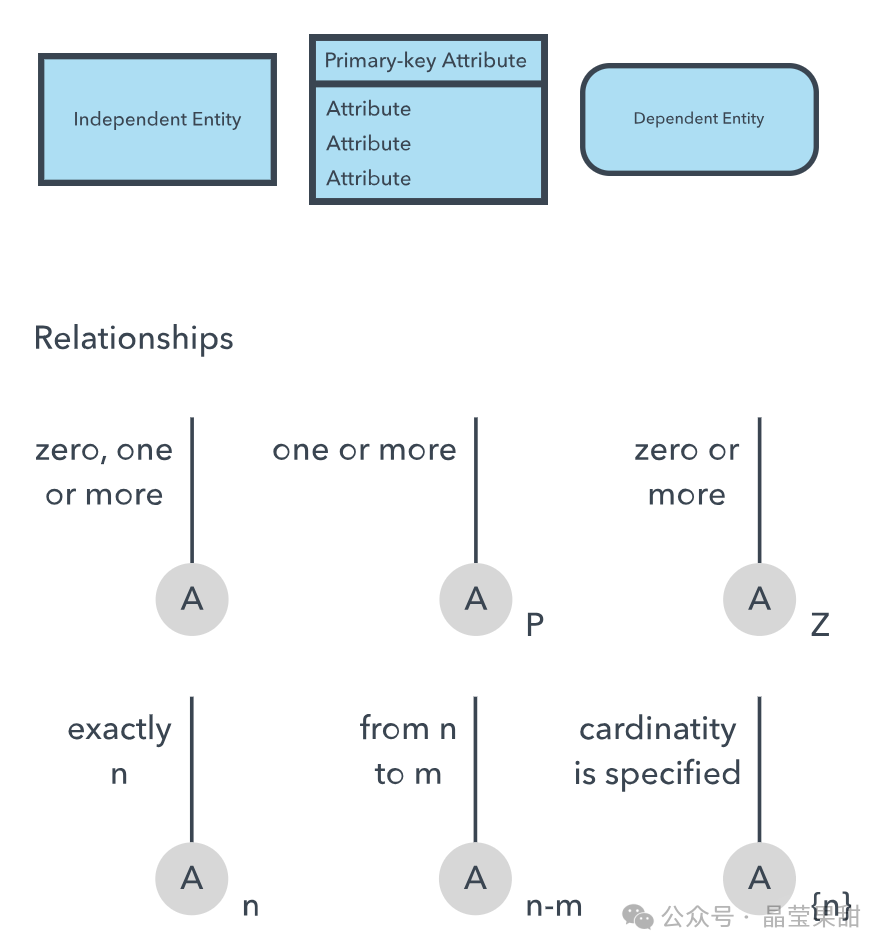

    通过以上5W2H的描述,可以更好地理解实体关系图的概念及其在数据库设计中的重要性。ERD常用的符号如下图,通常使用矩形表示实体,椭圆表示属性,菱形表示关系,直线用来连接特定的实体、属性,或者特定的实体与关系。

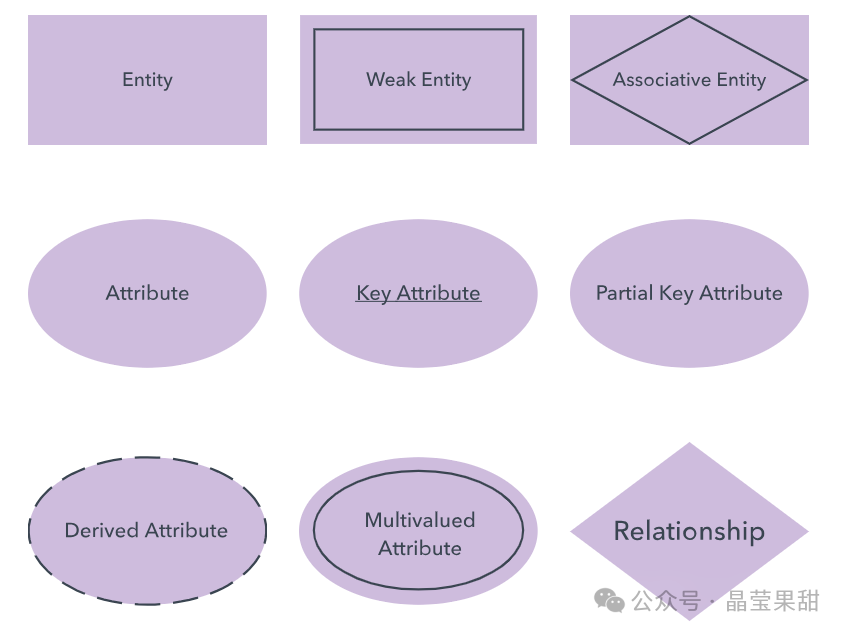

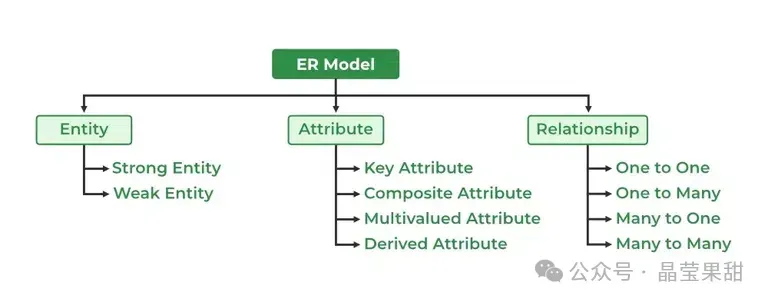

    ERD关键组成是实体、关系、属性,分别又有细分。如下图所示,实体分为强、弱实体,属性分为关键、组合、多值、派生,关系分为一对一、一对多、多对一、多对多。

     用来描述ERD的方法有多种,大体相似,但是也有一些细节差异。主要有如下几种方法:

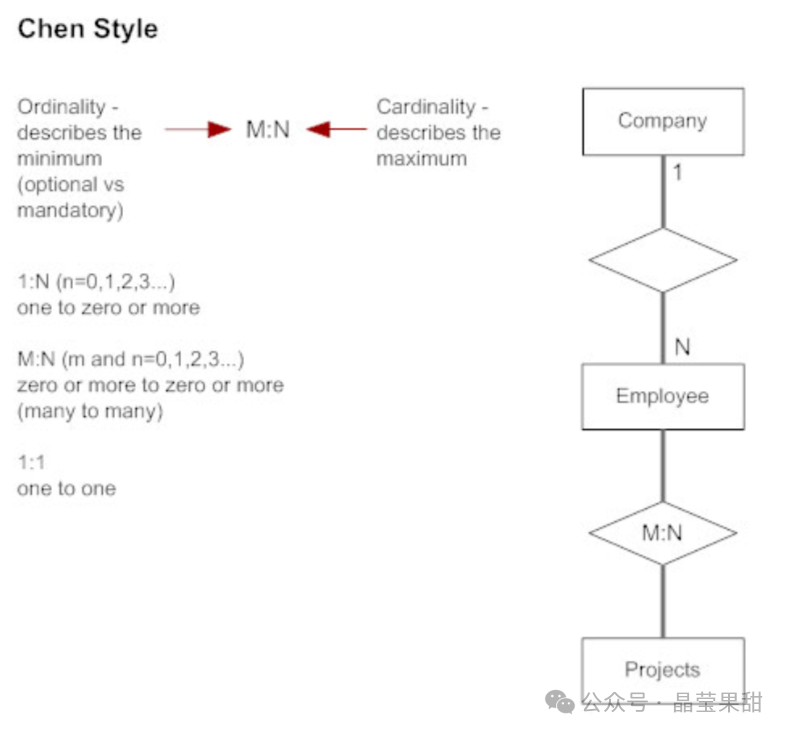

1. Chen Notation(陈式表示法):这是最经典的ER图表示法,由Peter Chen在1976年提出。它使用矩形表示实体,椭圆形表示属性,菱形表示实体之间的关 系。常用于教学和简单的数据库设计。

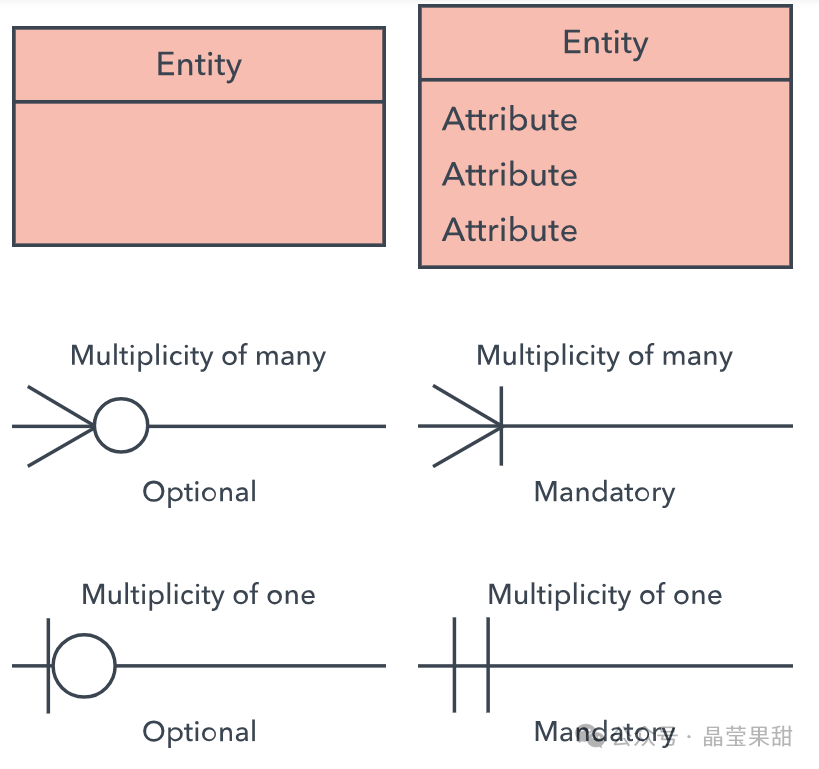

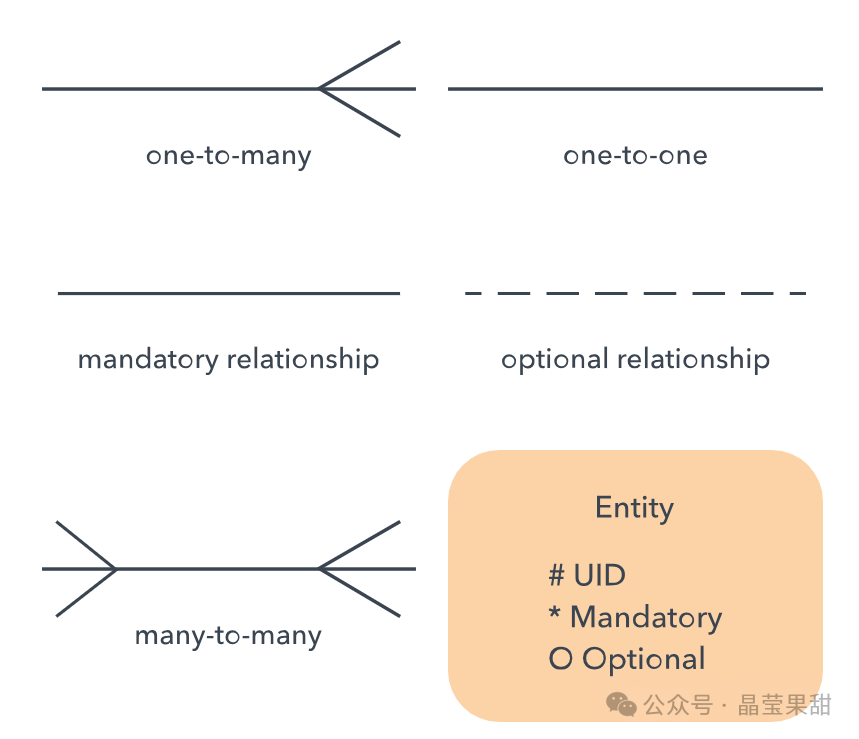

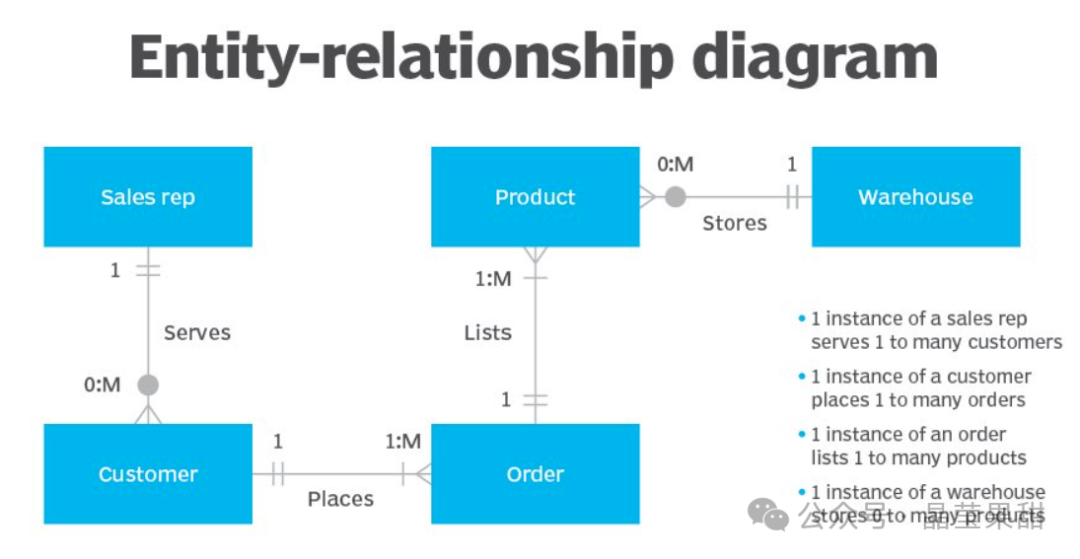

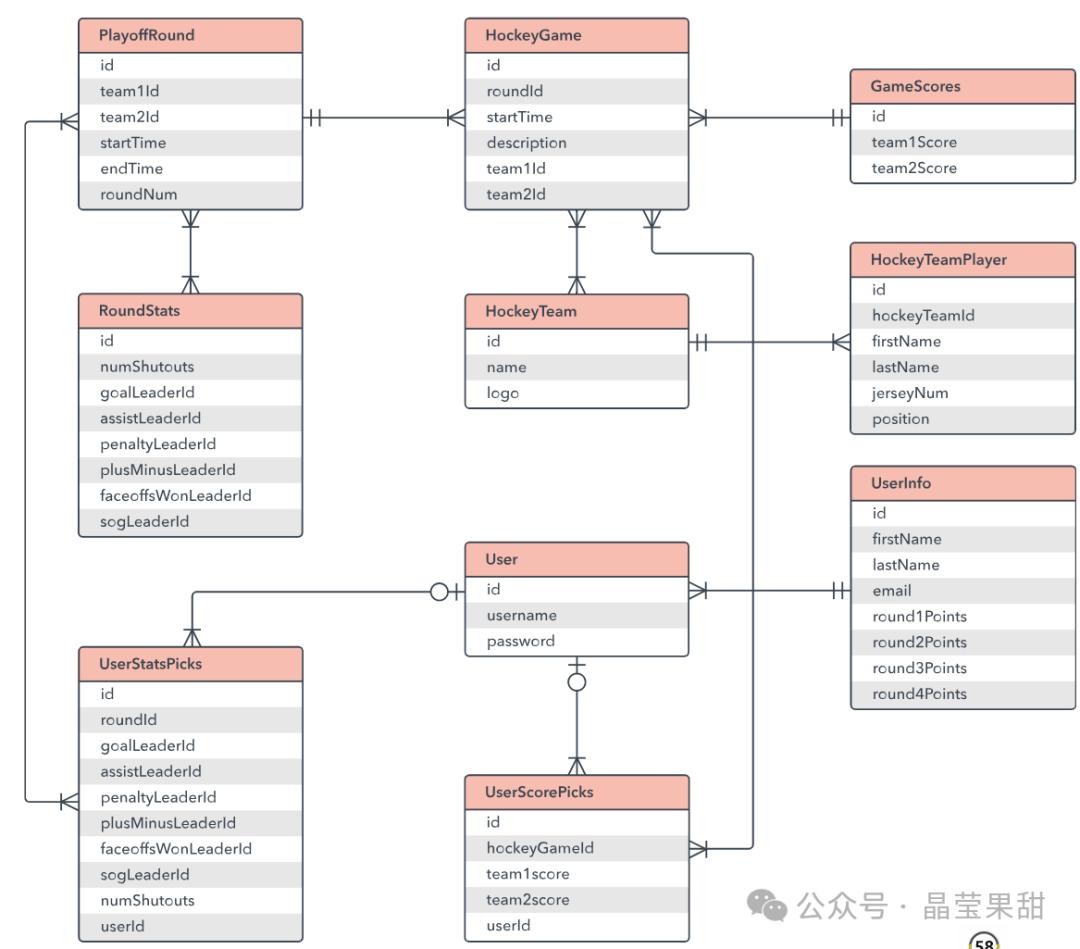

2. Crow's Foot Notation(乌鸦脚表示法): 这种表示法使用不同的符号(如“乌鸦脚”)来表示实体之间的关系类型(如一对多、多对多等)。 常用于商业数据库设计和需求分析。

3. UML Class Diagram(UML类图): 虽然UML类图主要用于面向对象设计,但也可以用于表示实体关系。它使用矩形表示类(实体),并通过连线表示关系。适合与面向对象设计结合,能够表示复杂的类关系。常用于软件开发中的系统设计。

4. Barker's Notation(巴克表示法):这种表示法使用矩形表示实体,属性在矩形内部列出,并使用不同的符号表示关系。结构清晰,适合大型系统的建模。常用于复杂的数据库设计。

5. IDEF1X Notation :这种表示法强调数据建模的完整性,使用特定的符号表示实体、属性和关系。强调数据完整性和一致性。常用于政府和军事项目。

       这些方法中最流行的是乌鸦脚和陈氏表达法。这两个方法很相似,相比而言, Crow's Foot Notation(乌鸦脚表示法)更加紧凑(因为属性直接写在实体框里面),另外关系更加直观。下面就ER图的基本概念介绍如下:

实体

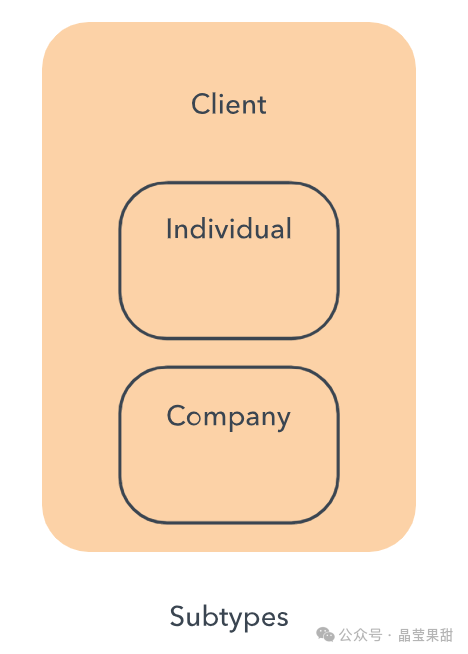

1. 基本实体(或简单实体):这些实体表示现实世界中的具体对象或事物,通常具有独立的存在。例如,"学生"、"课程"、"图书"等。

2. 弱实体:弱实体是指没有足够的属性来形成主键的实体。它依赖于其他实体(称为强实体)来唯一标识自己。弱实体通常用双矩形框表示。例如,"订单项"可能是一个弱实体,因为它需要依赖于"订单"实体来确定其唯一性。

3. 关联实体(或连接实体):关联实体用于表示多对多关系中的实体,通常包含与两个或多个实体之间关系相关的属性。例如,在学生和课程之间的多对多关系中,可以创建一个“选课”关联实体,记录学生选择的课程及相关信息。

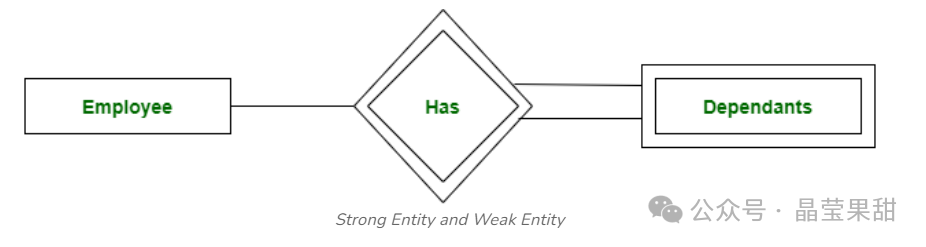

强实体用一个单线框表示,弱实体用一个双线框表示。关系实体用菱形框表示。

属性

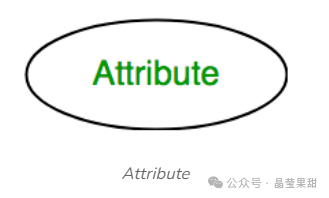

基本属性

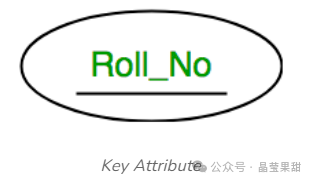

主键属性

可以唯一标志一个实体,通过在

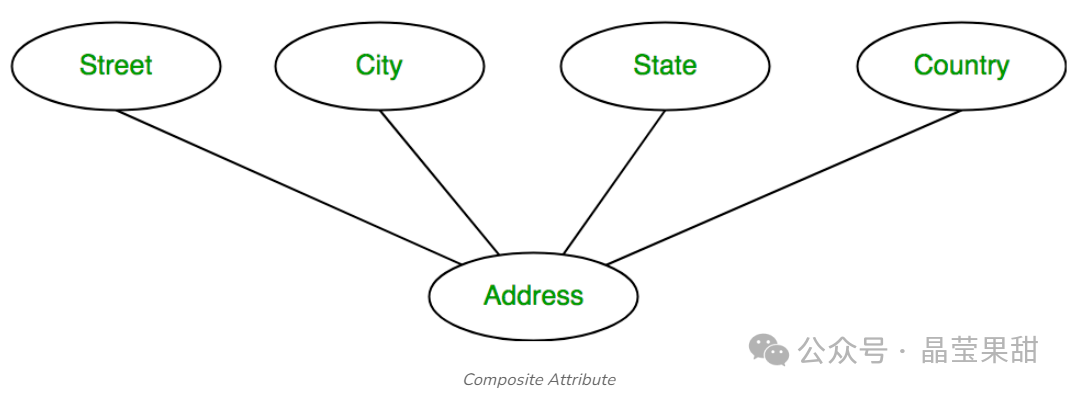

组合属性

有多个不同的属性组合起来的,例如地址属性,由国家、地区、街道等组成

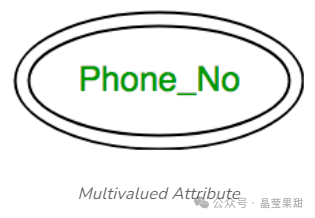

多值属性

有多个不同值的属性,例如可以有多个手机号码

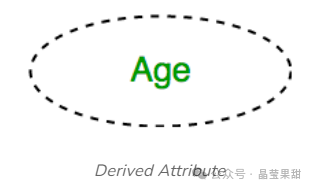

派生属性

可以由其他属性推演出来,例如年纪可以由出生日期推演出来

关系

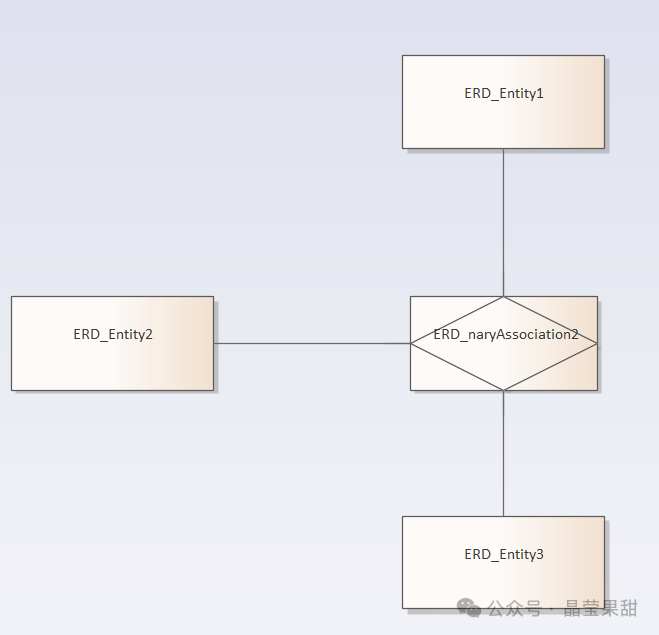

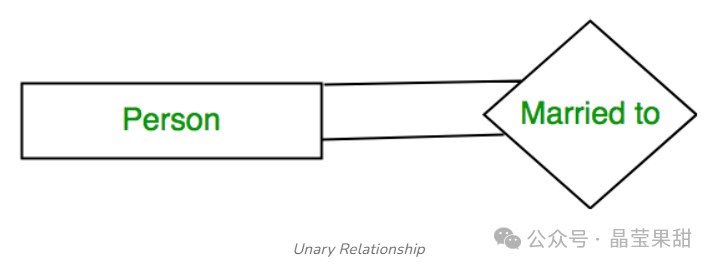

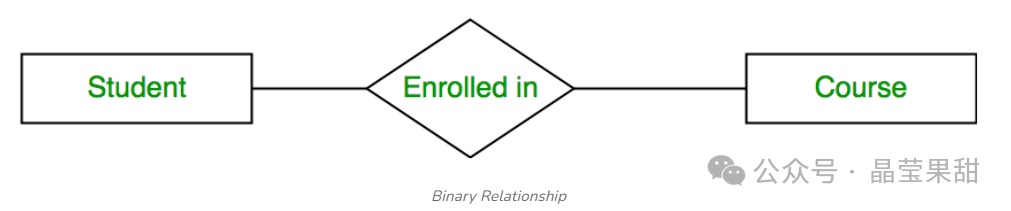

     关系按照连接的实体种类和实体实例个数两个维度区分。按照连接的实体种类可分为一元关系,二元关系,三元或n元关系,其图形分别如下:

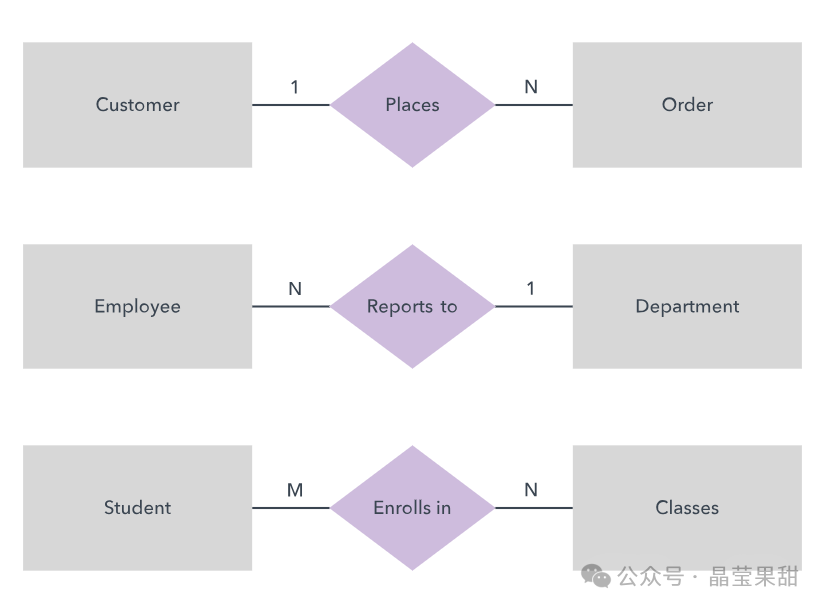

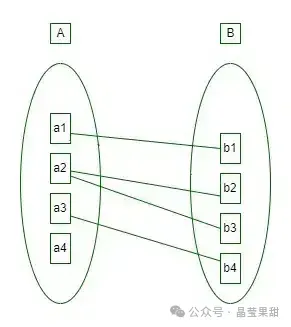

按照实例的个数,分别为一对一、一对多、多对一、多对多关系。相关图形如下:

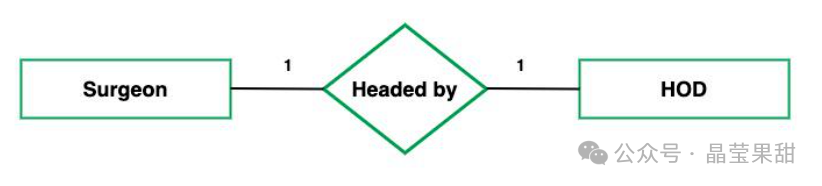

  • 1-1

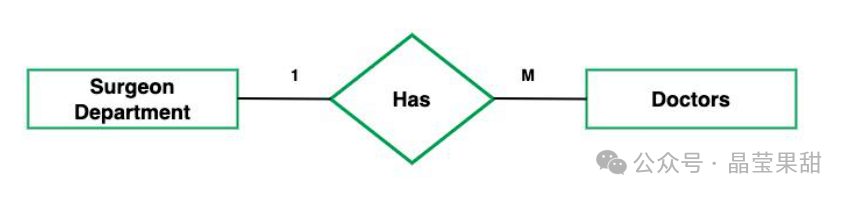

  • 1-N

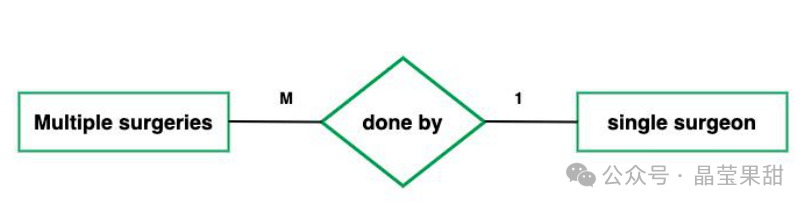

  • M-1

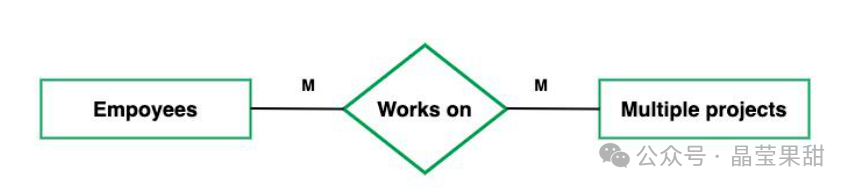

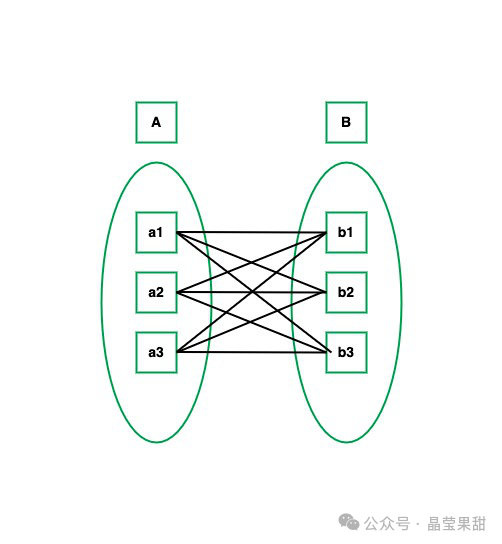

  • M-N
